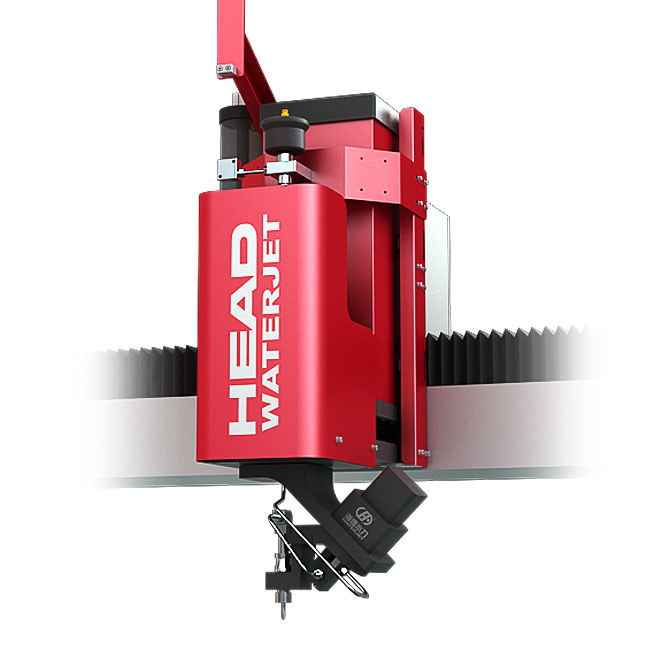

Oś główki AC-5
HEAD
Opis produktu
Głowica noża 3D ma pięć osi, 3 liniowe i 2 obracające się. Został zaprojektowany zarówno do czystego cięcia 3D, jak i 2D 1/2 (płaski wycięty z fazą), bez utraty funkcjonalności 2D (płaskiej). Jego funkcje projektowe oferują świetne możliwości pracy. Zwłaszcza jego nieskończona obrót w osi C, co unika potrzeby przewijania z wynikającym z tego skrócenia czasu pracy i niższym ryzykiem zmniejszenia jakości cięcia. Na obracającej się ramce osi C można połączyć regulację wysokości i moduł sterowania przeciwbólowego., IP67 Water/Pył Dowód, obecność wysokiej dokładności i trwałej dłuższej wydajności.
Wymiar montażowy
Parametry specyfikacji
| Przedmiot | Specyfikacja |
Nazwa | Typ AC pięciosa ociskowy głowica tnąca WaterJet |
| Dimensions | 386 × 222 × 698 mm |
| Promień obrotowy | 266 mm |
| Oś obrotowy kąt osi A. | ± 70 °/16 ° ~ －196 ° |
| Oś obrotowy kąt osi C. | Nieograniczone (lub ± 540 °) |
| Precyzja cięcia w ustalonym punkcie | ± 0,05 mm |
| Waga | 29 kg |
Aplikacja
5 Osi WaterJet Korzyści:
Wysoka sztywność mechanizmu i niewielkie odkształcenie termiczne.
• Doskonały efekt cięcia: Żadne kropki pozostają w rogach podczas przetwarzania ostrych kąty o nieregularnych kształtach lub kolejnych ostrych kątach.
• Wysoka wydajność obróbki: Oś C może obracać się nieograniczonym i szybko, poprawia wydajność obróbki.
• Trójwymiarowe cięcie: W przypadku funkcji cięcia 3D służy do cięcia mozaiki na cylindrycznych i zakrzywionych częściach.
• Szeroki zakres obróbki: może osiągnąć cylindryczny parkiet, duży fazowanie, obróbkę części samochodowych, obróbkę metalową, nie-metalowe cięcie materiału kompozytowego.
Próbka cięcia
